ISO18752標準：液壓系統設計工程師不能不了解
2020-05-06 21:09:54
對于大型全球性設備制造商的液壓系統設計工程師來說，不同領域壓力等級、軟管尺寸和產品一致性的管理絕非易事。
ISO18752標準為設計工程師及其客戶大大簡化了這一過程。它的優勢在于，無論在何地制造和銷售，同一個標準規范可以適用于所有系統。
什么是ISO 18752標準？
ISO 18752液壓軟管標準解決了許多有關壓力等級、軟管尺寸和不同區域產品一致性的問題。
隨著這一標準的引入，ISO正 在幫助大型全球OEM及其客戶將相同的規范應用到他們的系統中，無論它們在世界何處生產或銷售。這意味著制造商可以確保收到相同的液壓軟管， 按照相同的規格進行測試，以滿足其全球應用的需要。
設備制造商如何從ISO 18752標準中受益 ?
采用這一標準的設備制造商可獲得巨大的經濟收益，并降低工程的復雜性。ISO 18752標準圍繞10個最大工作壓力等級，從3.5 MPa到56.0 MPa。每個壓力等級適用于整個軟管尺寸范圍。這與傳統的 DIN 標準截然不同，它基于軟管構造，為液壓系統最常用的軟管提供了的通用的、尺寸的和性能的規范。ISO 18752 在壓力和性能方面對軟管進行規范，簡化了選擇過程，使設備設計者可以更輕松地找到所需的軟管。挑戰隨時隨地都會出現，因此軟管解決方案應能耐受嚴苛的工作環境。ISO 18752標準根據應用壓力等級將產品簡化為單一軟管系列，從而簡化了選擇過程。
如果一個液壓系統應用的最高壓力是21.0 MPa，則 該液壓系統不同管徑的軟管， 用戶可以都選用21.0 MPa恒壓軟管系列，測試嚴格的ISO 18752標準，允許用戶了解軟管的精確額定值，以及在液壓設備上如何工作。軟管按照更高脈沖標 準進行測試，使其使用壽命更長，這也是許多用戶開始遵循 ISO 標準的原因所在。例如，如果你所需的液壓軟管用于短時間內多次重復壓力循環變化且長時間 連續如此的苛刻工況，則應選擇 C 級或 D 級的軟管總成。但是，前提是軟管正確安裝并具有惡劣環境防護措施。一個重要優勢是 ISO 標準在全世界得到了廣 泛認可，這就意味著無論你的軟管何地制造或購買，它們均按照相同標準進行測試。對設備制造商而言，全球制造標準是必不可少的。
制造商順應市場趨勢

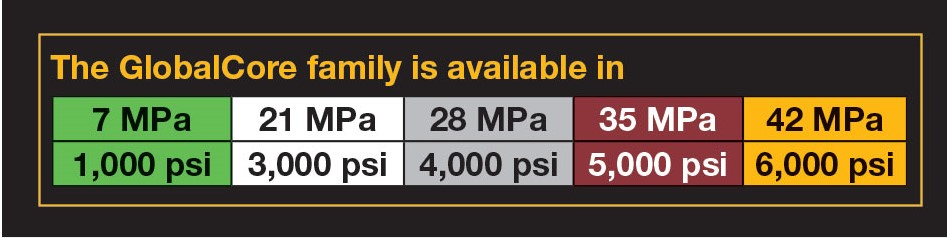

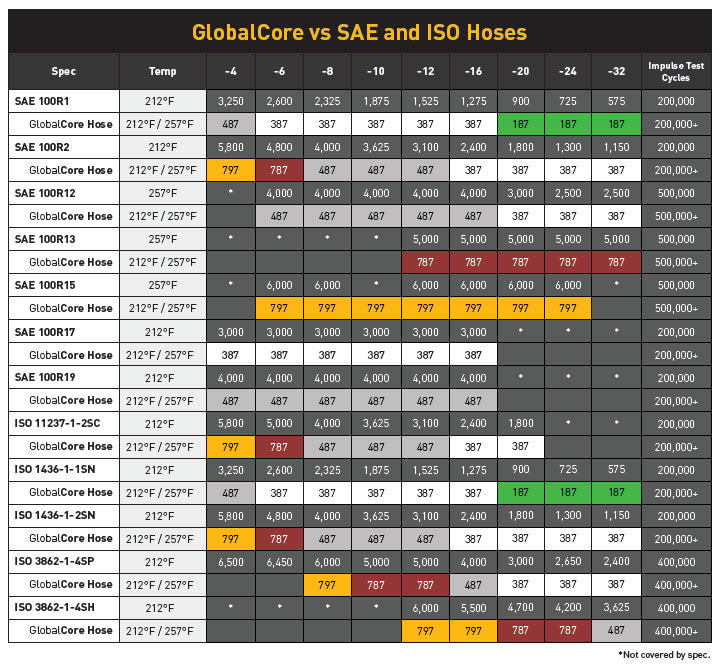

為了響應高壓軟管的市場趨勢，派克開發了 GlobalCore 軟管系列, 它的設計、 制造和測試均符合 ISO18752 的規范要求。通過提供常用壓力等級的恒壓和一體化的產品家族，從而降低了工程和服務的復雜性。GlobalCore 軟管包含187 （7 MPa/1000 psi） 387 （21 MPa/3000 psi），487 （28,0 MPa/4000 psi）， 722 （28 MPa/4000 psi），787（35 MPa/5000 psi） 和797 （42 MPa/6000 psi），尺寸范圍從-4到-48。GlobalCore軟管的測試達到 ISO 18752標準要求的兩倍，確保了在嚴苛環境和高脈沖工況下軟管的卓越性能。

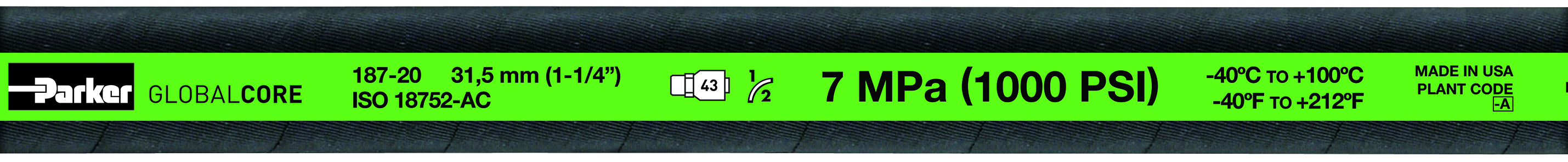

GlobalCore 軟管均有標準型、耐磨型、超耐磨型外膠層供客戶選擇。與其相應匹配的是43/48系列接頭。GlobalCore軟管均不需要剝膠，從而加快了軟管總成的裝配，消除了剝膠過長或過短而造成的軟管失效。77 系列接頭是為更高壓力等級的應用而設計的。
