派克: 選購儀表管的四大關鍵因素
2022-05-20 09:48:48
設計密封儀器系統時，確保系統安全性和可靠性的第一步是選擇合適的儀表管，以達到預期用途。合適的儀表管起重要 連接作用且兼容其他組件，沒有合適的儀表管，系統完整性就是不完整的。
Tips 在本文中，我們列出了為派克 A-LOK®和 CPITM 系列管件選購高質量儀表管的四項關鍵參數。
派克的儀表管件廣泛應用于要求產品最佳性能的各種場合。派克的儀表管件和選定儀表管的兼容性對提供始終如一的高 可靠性至關重要。
1. 材料相容性
選擇應用于不同場合的合適儀表管時，最重要的考量因素應是管材與所含介質的相容性。表 1 列出了常見材料及其一般 應用，表 1 還列出了各種管材的最低和最高工作溫度。
此外，派克儀表接頭可兼容類似材料。不銹鋼配件只能與不銹鋼管、6MO 接頭和 6MO 儀表管等聯用。禁止混合材料。閱讀派克關于在 6MO 管上使用 316 不銹鋼管件的意見
2. 儀表管硬度
關鍵是選擇比管件材料硬度較小的管件材料。例如，不銹鋼管硬度應為 Rb 80 或更低的硬度值。派克 A-LOK® / CPI? 管 件已在 Rb 90 硬度級別的管材上進行了測試，測試性能優異。
3. 壁厚
適當?shù)谋诤駥Ψ吓c相關工作壓力的公認安全系數是必要的。派克公開資料中的儀表管圖表列出了各材料的儀表管外徑 (OD)尺寸和壁厚組合，以便安全使用派克 A-LOK®和 CPITM管件。禁止使用壁厚值超出圖表規定值的儀表管。
所有工作壓力均按照美國機械工程師學會 B31.3《化工廠和煉油廠儀表管規范》和美國機械工程師學會 B31.1《動力儀表 管》中的建議進行計算。所有計算均經過派克研發實驗室嚴格、廣泛的測試程序確認。每次計算都使用一個容許應力值， 該值包含一個 4:1 的安全系數。
所有測試都是為了盡可能模擬實際工作環境。派克不“支持”儀表管在某點出現故障，因為這并不真正代表派克產品在“實 時”應用中發揮的作用。
并非所有制造商都支持其組件的壓力等級要求，并進行廣泛測試。鑒于此，理解有關參考未經證實建議的含義非常重要。
注：氣體服務
選購氣體儀表管時，必須特別小心。儀表接頭中的卡套必須可以密封任何表面缺陷,以實現氣密密封。氣密密封是通過卡 套穿透儀表管表面來實現的。
只有當儀表管提供徑向阻抗且管材硬度較套圈硬度小時，才能實現穿透。厚壁儀表管有助于提供阻力，下表提供了一系 列壁厚選項，以便安全使用派克管件。藍色等級表示直徑和壁厚的組合，此組合不適用于氣體服務。

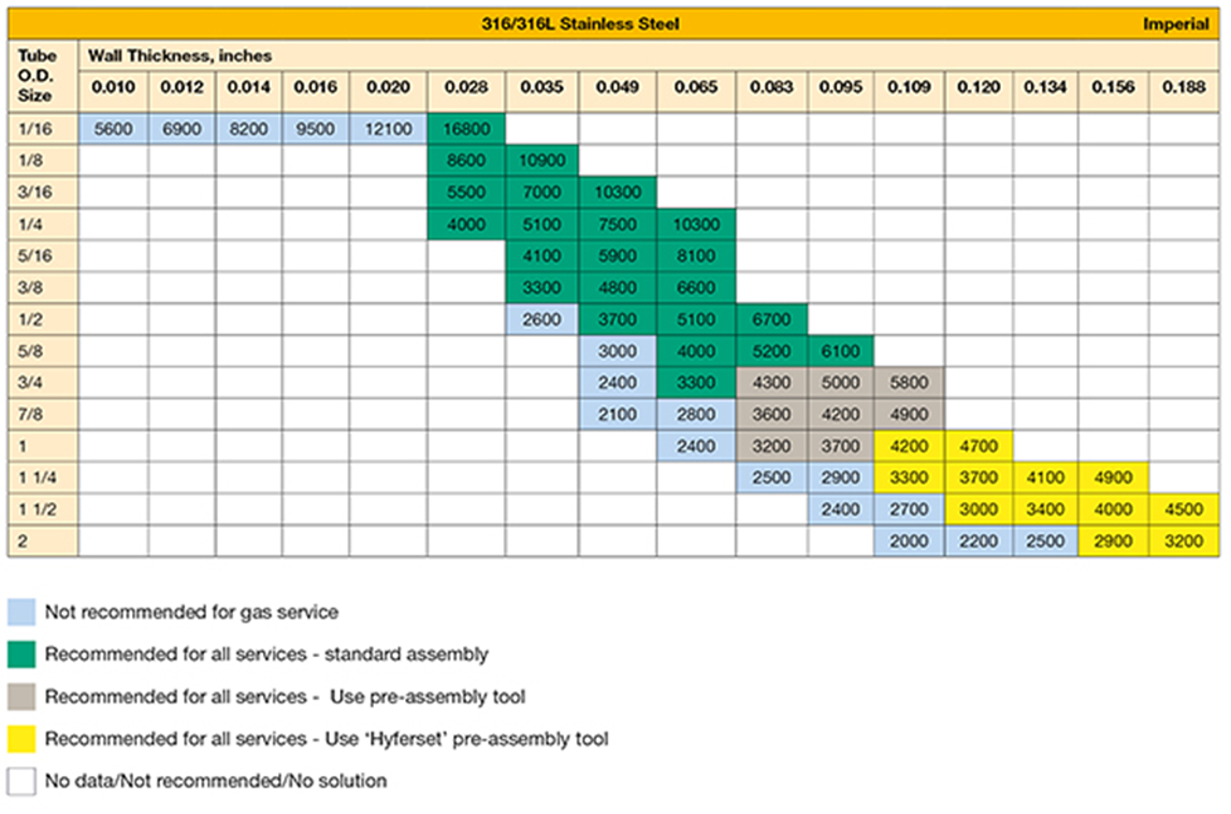

tips: 表 2 基于儀表管外徑尺寸和壁厚組合，316/316 升不銹鋼材料中英制儀表管的最大工作壓力(單位為磅/平方英寸)。
4.高溫
派克儀表管表列出了工作壓力在高溫下應采用降級系數。請參見下表，了解派克在我們的 A-LOK® 管材產品中提供 的常見材料的降級系數。 任何情況下，管件組件的壓力不得超過建議的工作壓力。
*雙重認證等級，如 316/316L，滿足兩種合金等級的最低化學和機械性能要求。
