接頭的識別
標號
絕大部分液壓管件的尺寸通過標號來表示。
通常會把尺寸簡寫為以16為分母的分子數，如-04表示4/16或1 /4” 英寸。
標號一般以簡寫的形式標示在軟管的名稱中，以便于選定，
液壓系統中常見的接頭標準有：美標、英標、法標、德標和日標
美國標準螺紋
NPTF（國際燃油錐管螺紋）
NPTF是一種為燃油使用的干密封錐管螺紋，可用于外螺紋和內螺紋接頭。
盡管這種連接方式不被國家流體動力協會(N.F.P.A.)所推薦用于液壓系統，但是仍被廣泛應用于流體動力系統。
NPTF外螺紋將同NPTF、NPSF或NPSM內螺紋匹配。
NPTF外螺紋接頭有錐形螺紋和30° 內錐面。內螺紋接頭有錐螺紋，沒有內錐面。密封由螺紋的咬合變形來實現。NPSM 有直螺紋和30° 內錐面。密封靠30° 錐?面來實現。
NPTF接頭與BSPT接頭類似，不過不可以互換使用。絕大多數尺寸的螺紋螺距是不相同的。此外，NPTF的牙型角為60° ，而BSPT的牙型角為55° 。
NPSF(國際燃油直管螺紋)
NPSF螺紋用于燃油，有時使用內螺紋端同NPTF外螺紋端匹配。但是SAE推薦NPTF內螺紋與NPSF匹配使用。
NPSM(國際機械直管螺紋)
NPSM是用于機械連接的直管螺紋。該接頭用于鐵管旋轉過渡接頭的內螺紋旋轉螺母。由接頭端的錐度平面構成耐泄漏的連接，而不是由螺紋結合完成。該連接有時用于流體動力系統。

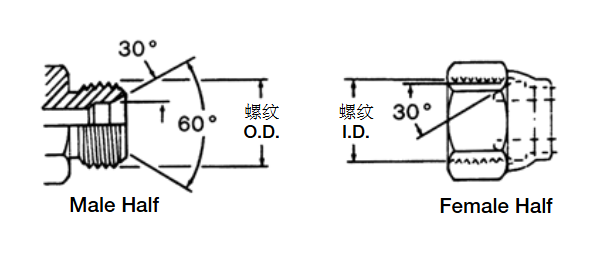

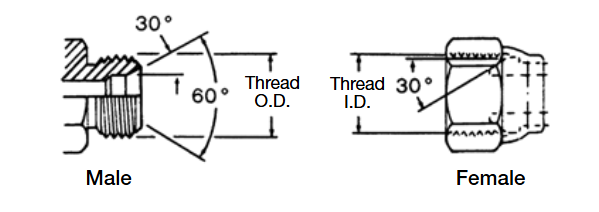

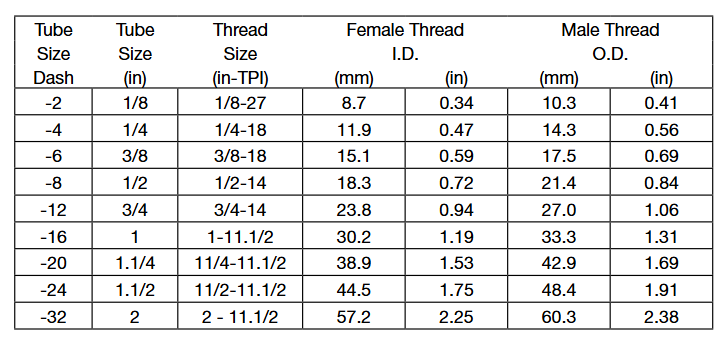

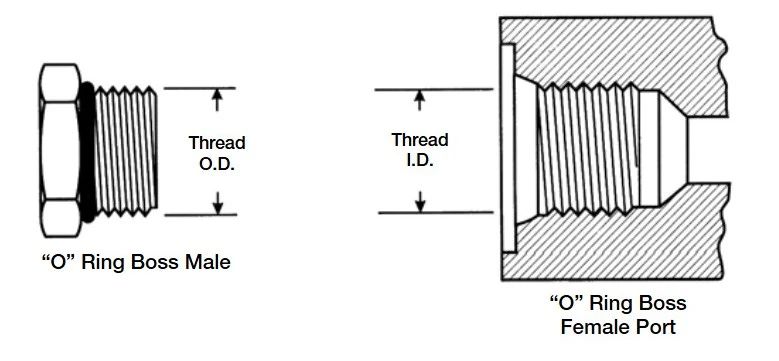

SAE J514 直螺紋0形圈密封型式(ORB)
此標準油口由N.F.P.A.推薦，用以控制中壓和高壓液壓系統中的泄漏。
O形圈密封外螺紋僅與O型圈密封內螺紋配合，內螺紋通常用在油口處。
SAE 直螺紋O形圈密封型式

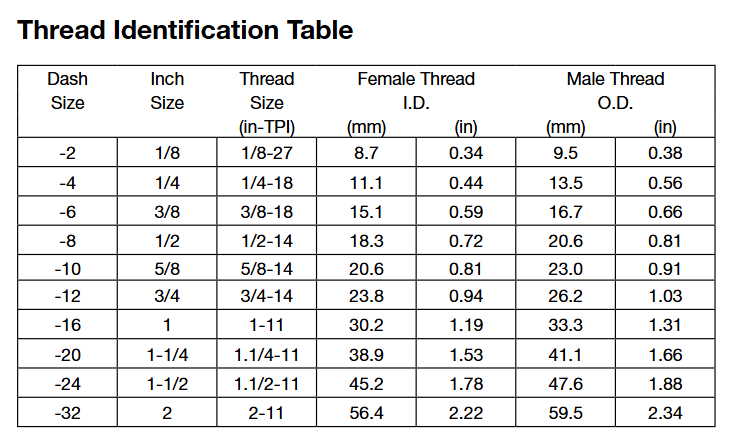

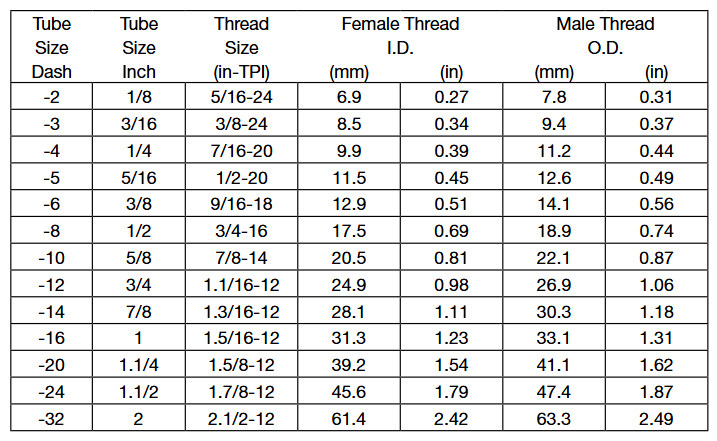

螺紋識別表
SAE J514 直螺紋O型圈密封型式
外螺紋接頭有直螺紋和O形圈。內螺紋接頭有直螺紋和密封面。密封是由外螺紋的O形圈和內螺紋的密封面來實現的，螺紋實現機械連接。
SAE J514 37°錐面密封型式(JIC)

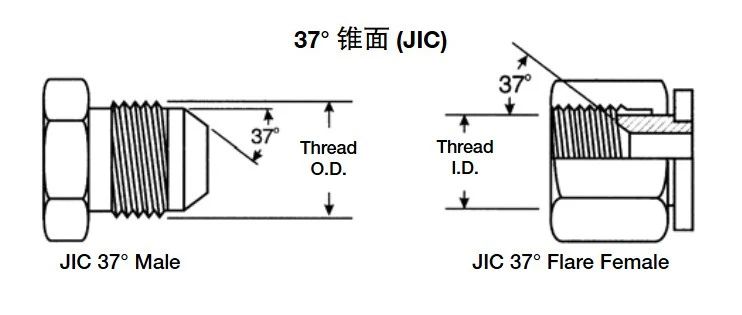

美國汽車工程師協會(SAE)確定37°擴口或錐面用于高壓液壓管的密封。這種設計通常稱為JC接頭。JIC 37°外錐僅與37°內錐匹配。JIC外螺紋為直螺紋并有37°錐面。JIC內螺紋為直螺紋并有37°錐面。密封由37°內、外錐面之間形成的線密封來完成。螺紋實現機械連結。

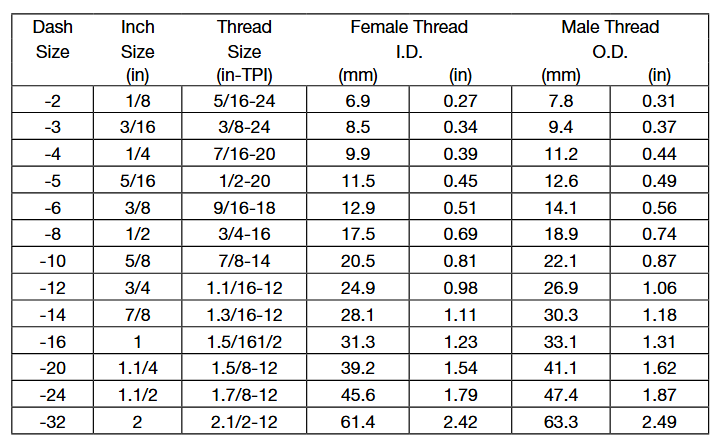

螺紋識別表
SAE J514 37°錐面密封型式
注意：在-02、-03、-04、-05、-08和-10尺寸，SAE45°擴口的螺紋同SAE 37°擴口的螺紋相同。但是密封面角度不同。請仔細測量密封角度以區分。
SAE J512 45°錐面密封型式
這項通常適用于有45°擴口或錐面的接頭。此密封型式通常用于軟銅管，因為軟銅管比較容易擴成45°角。這通常用于低壓應用，如電冰箱、汽車、卡車管件系統等。SAE 45°外錐僅于SAE 45°內錐匹配。
SAE外螺紋有直螺紋和45°密封面；SAE內螺紋有直螺紋和45°密封面，密封由45°錐面來實現。

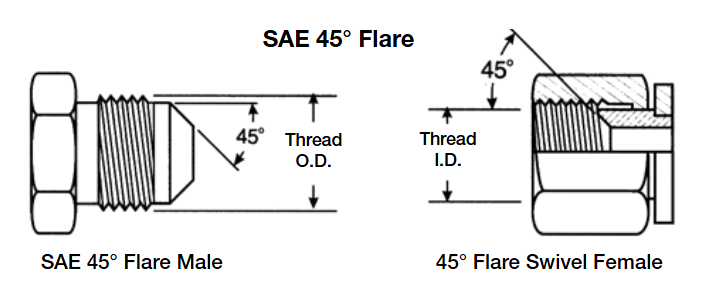

螺紋識別表
SAE J512 45°錐面密封型式
螺紋實現機械連接
注意:在-02、-03、-04、-05、-08和-10尺寸，SAE45’擴口的螺紋同SAE 37°擴口的螺紋相同。但是密封面角度不同。請仔細測量密封角度以區分。
SAE J1453 O形圈平面密封型式.(ORFS)
此密封是通過外螺紋上的O形圈同內螺紋平面接觸形成。在允許彈性密封，同時在耐漏性要求極為重要的液壓系統中使用。當今這種密封連接提供非常卓越的泄漏控制。

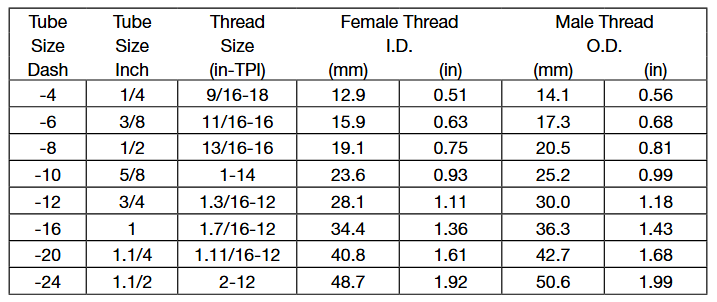

螺紋識別表

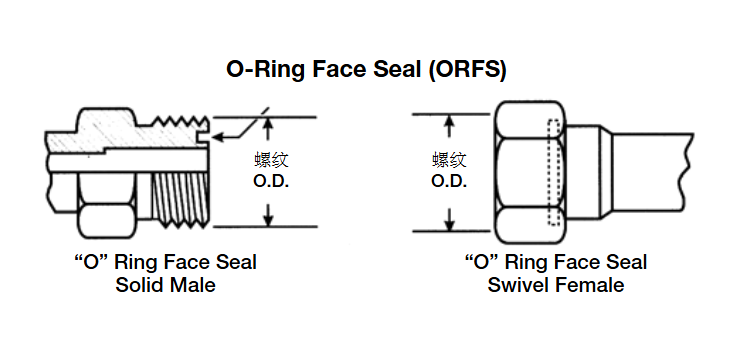

SAE J1453 O形圈平面密封型式 (ORFS)
外螺紋接頭上有直螺紋和加工出的平面。內螺紋接頭上也有直螺紋和加工出的平面。通過擠壓平面間的O型圈來實現密封，類似于對開法蘭接頭。螺紋實現機械連接。
SAE J512反向擴口連接型式
該連接常用于汽車系統。外螺紋接頭可以是管接頭45°擴口式的或機器上的過渡接頭42°錐面的。內螺紋有直螺紋和42°反向擴口。密封由擴口面來實現。螺紋實現機械連接。

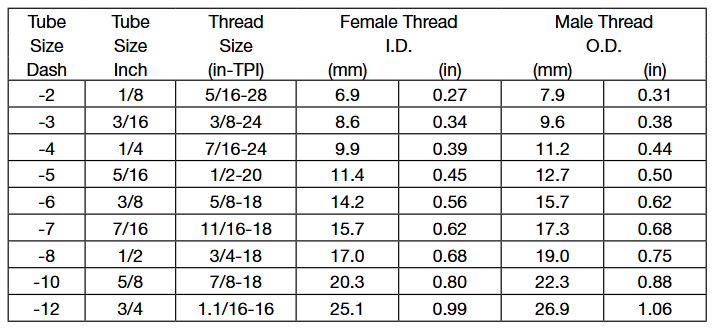

螺紋識別表
SAE J512反向擴口連接型式
SAE J1467針式快速連接型式

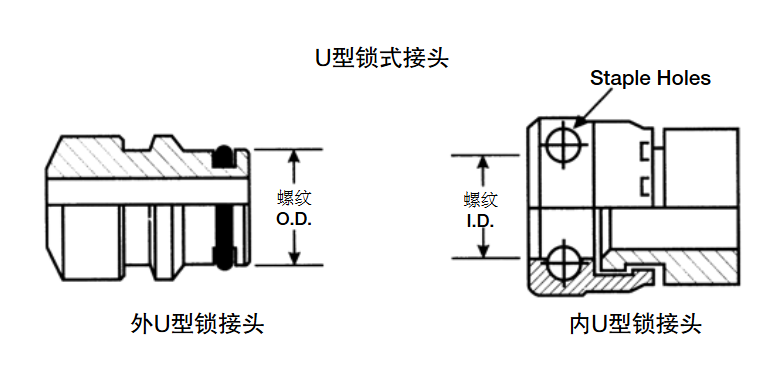

這是徑向O形圈密封，通常用于地下礦井的液壓系統。外接頭包括O形圈和擋圈，加上一個放U型卡的槽。內接頭有放U型卡的兩個孔。

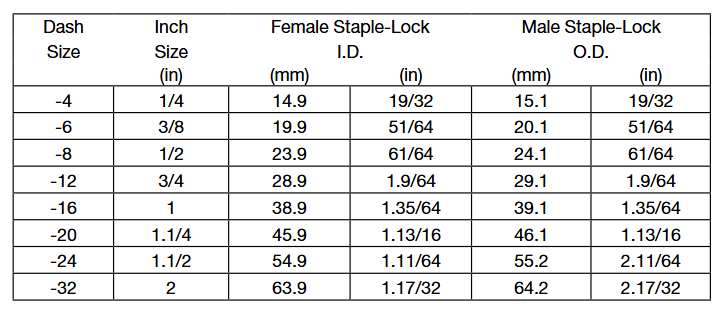

識別表
SAE.J1467針式快速連接型式
用一個U型狀的針或U形卡通過兩孔插入，穿過外接頭的凹槽以將連接鎖定。密封是由外接頭的O形圈和內接頭的光滑面接觸來實現的。
SAE J518/SO-DIS 6162/JIS B8363 0形圈密封的法蘭接頭

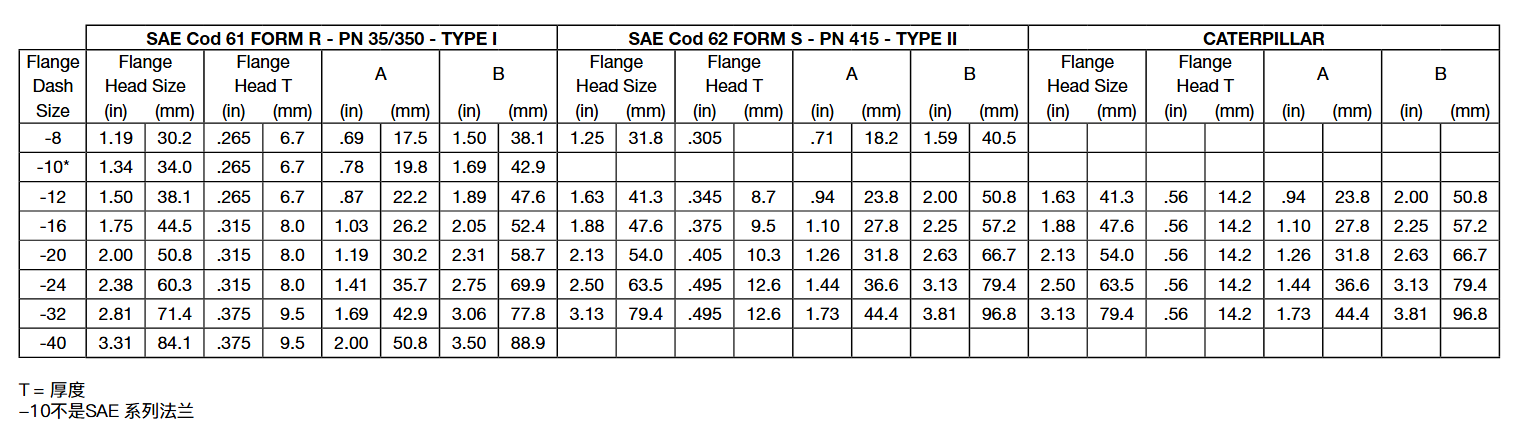

通常用于流體動力系統。有兩種壓力系列，第一種標號61，R型PN35/350 bar，表示標準系列;第二種標號62 S型PN415bar，表示重型系列或6000磅系列。兩種系列的設計概念相同，但是標號62系列中的螺栓孔距離和法蘭頭尺寸更大。
內接頭端(油口)是一個無螺紋的孔并有四個螺栓孔向矩形一樣分布在油口周圍。
外接頭端包括法蘭頭，放O形圈的凹槽，以及帶螺栓孔的整體法蘭夾或?qū)﹂_法蘭夾同油口相配。密封是由在法蘭頭和平面之間的O型圈通過擠壓來實現的。有螺紋的螺栓來實現連接。
SAE J518,DIN 20066,ISODIS 6162和JS B 8363可以互換螺栓尺寸除外。
*所有標號61的法蘭頭達到或超過SAEJ518中標號61對于液壓對開法蘭連接的要求。標號61法蘭頭設計可以承受最大工作壓力3000至5000 磅，視尺寸而定。
如何測量

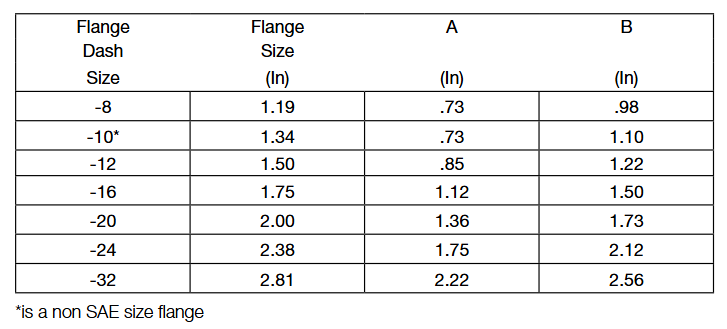

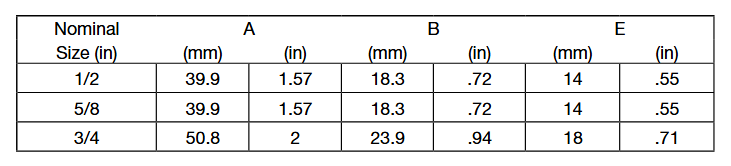

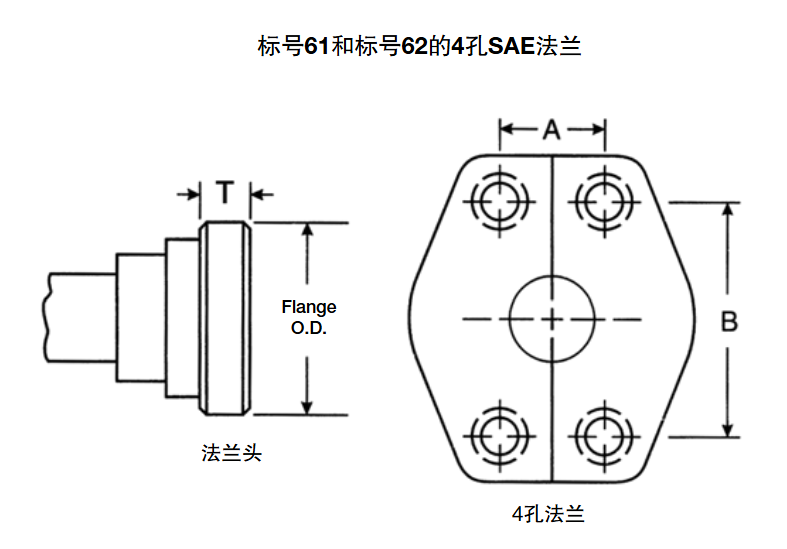

四螺栓法蘭-首先用卡尺測量油口孔直徑。然后，測量從中心到中心最大的螺栓孔距離(尺寸A)，或者測量法蘭頭外徑。
有三種特例:
1.北美以外通常使用的-10尺寸不是SAE標準。
2.卡特比勒法蘭中，法蘭外徑同SAE標號62相同，但是法蘭頭更厚，
3.波克蘭Poclain法蘭同SAE法蘭完全不同。
英國標準連接型式

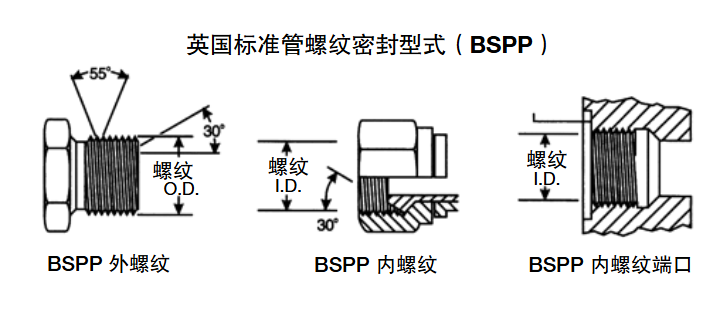

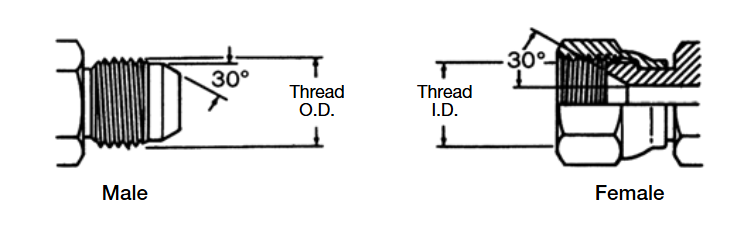

英國標準管螺紋密封型式(BSPP)
通用的英國標準螺紋，也被稱為惠式螺紋。BSPP外螺紋接頭與BSPP內螺紋接頭或內螺紋油口相配，BSPP外螺紋接頭有直螺紋和30°錐面。BSPP內螺紋接頭有直螺紋和30”錐面。內螺紋油口有直螺紋和孔口平面。油口上的密封由外螺紋接頭上的0形圈或軟金屬墊片來實現。BSPP接頭類似于NPSM，但是不可以互換。兩者之間的大多數尺寸的螺紋螺距不同，BSPP螺紋的牙型角為55°，而螺紋NPSM的牙型角為60°。內螺紋旋轉BSPP接頭有錐度突出，與外螺紋的錐面進行密封。
英國標準錐管螺紋密封型式(BSPT)
BSPT外螺紋與BSPT內螺紋或BSPP內螺紋相配。BSPT外螺紋有錐度螺紋。在同BSPT內螺紋油口或BSPP內螺紋油口相配時，密封由螺紋間的咬合變形來實現。推薦使用螺紋密封劑。
BSPT接頭類似于NPTF，但是不可以互換。兩者之間的大多數尺寸的螺紋螺距不同，BSPT螺紋的牙型角為55°，而NPTF螺紋的牙型角為60°。

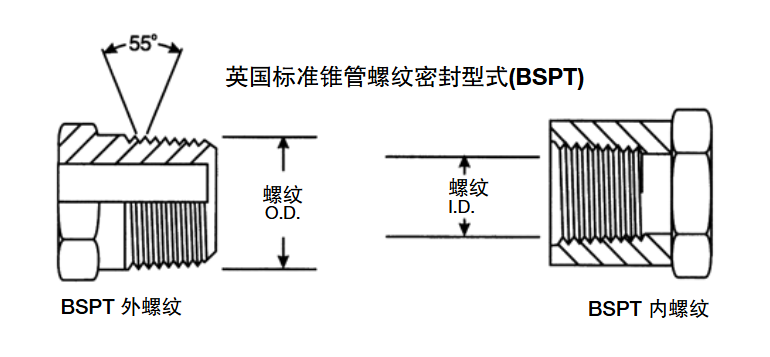

螺紋識別表
BSPP(英國標準直管螺紋)

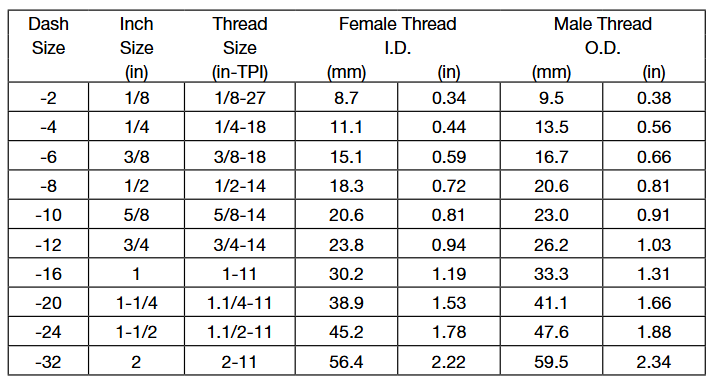

BSPT(英國標準管螺紋)
法式連接型式
法式GAZ接頭有24°錐面和公制螺紋。法式接頭和德國DIN式接頭類似，但有些規格的螺紋不一樣，法式接頭所有規格都是細牙螺紋。法式法蘭和SAE法蘭不同，法式法蘭在面上有突出的唇邊。法式法蘭也叫Poclain法蘭。
Millimetrique 和GAZ 24°錐密封型式
法式接頭包括普通的外螺紋接頭和2種不同的內螺紋接頭，法式公制(GAZ)外螺紋接頭可以匹配24°錐內螺紋接頭和管內螺紋接頭。外螺紋接頭有24°內錐面和直管公制螺紋。內螺紋接頭有24度外錐面或管套和直管公制螺紋。Millimetrique系列可用于所有管徑的公制管，GAZ系列只可用少數管徑的公制管。

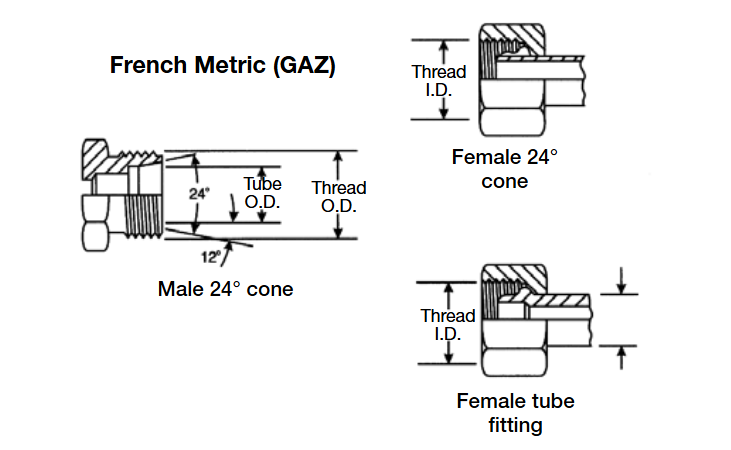

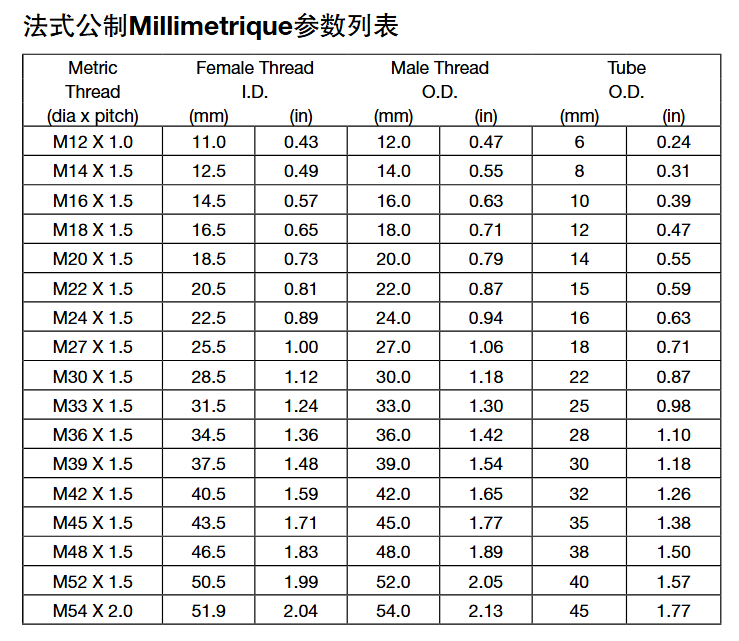

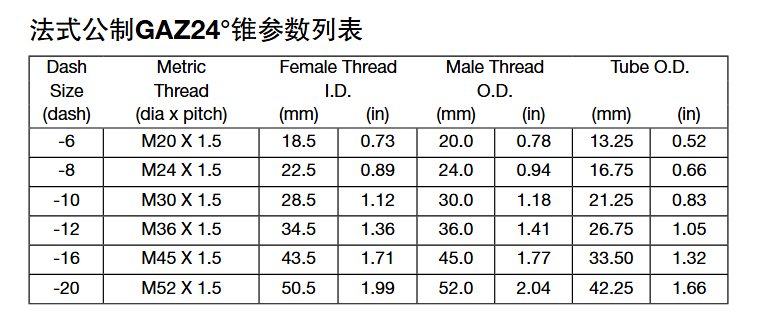

GAZ Poclain 24錐法蘭法式公制GAZ24錐參數列表
法式GAZ24°錐高壓法蘭通常都用在Poclain設備上。外法蘭與內法蘭或油口相配。密封是通過24°錐面來實現的。
德國標準DIN連接型式
通常說的公制接頭就是指德國DIN接頭。法蘭是型號61或型號62的標準。

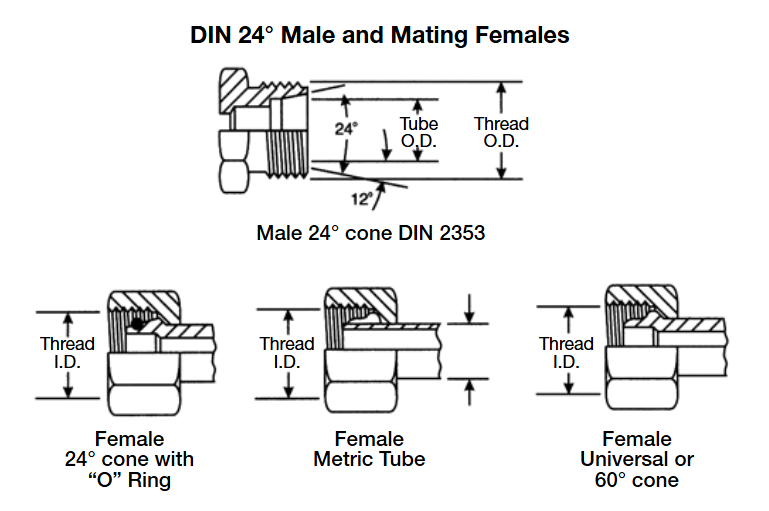

DIN 2353 24°錐密封型式
DIN 24°錐外螺紋接頭可與以下三種內螺紋接頭相配。外螺紋接頭有24”錐面，直管公制螺紋和與鋼管外徑相匹配的臺階孔。與之相匹配的內螺紋接頭可以是24°外錐帶O形圈,(DKO型式)的公制管接頭或者通用的24°錐或60°錐。

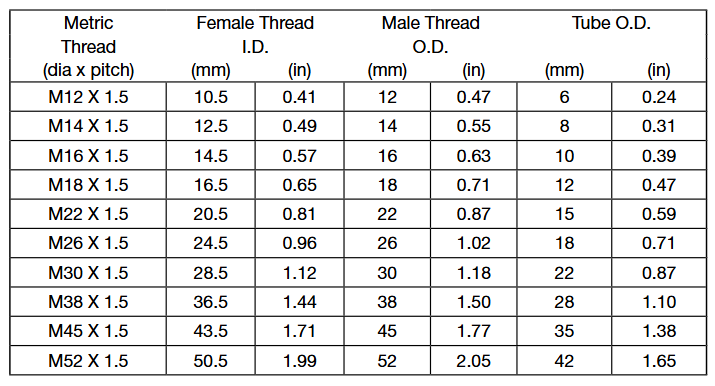

螺紋識別表
DIN 24°錐密封型式

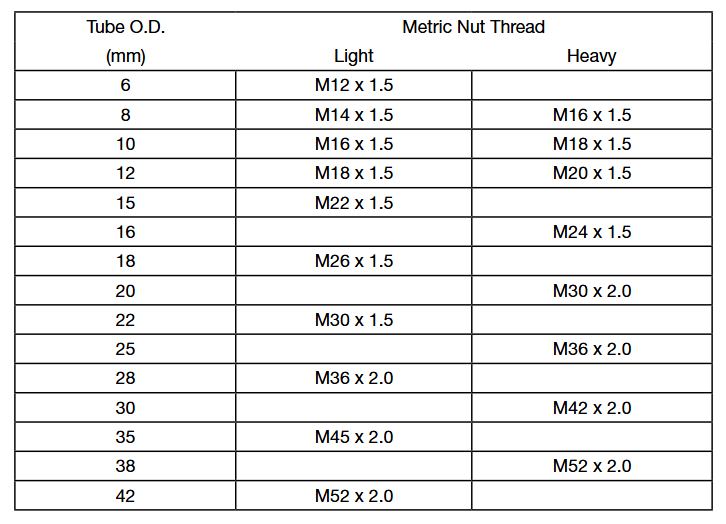

DIN接頭有輕重系列之分。通過測量螺紋尺寸和鋼管外徑可以分辨輕重系列。(重系列相比輕系列，鋼管外徑較小，但是壁較厚)。

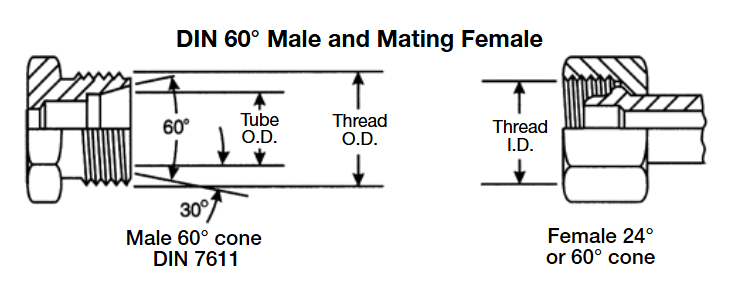

DIN 3863 60°錐密封型式
這種連接方式在液壓系統中是很常用的。DIN60錐外螺紋接頭僅與通用的24’錐或60°錐內螺紋接頭相配,外螺紋接頭有60°錐面和直的公制螺紋。內螺紋接頭有24和60°通用錐面和直的公制螺紋。密封是通過外螺紋接頭的內錐面和旋轉式直口接頭的頭部接觸完成的。螺紋實現機械連接。
螺紋識別表
DIN 60°錐密封型式
公制直管接頭

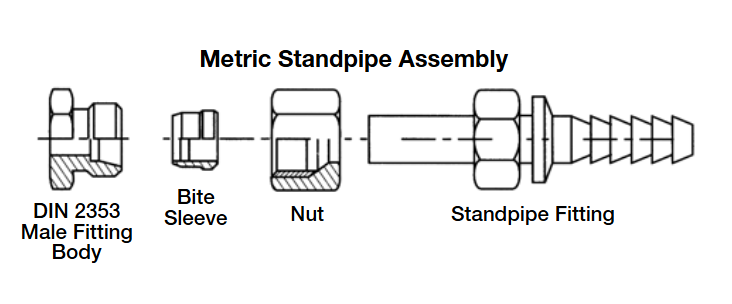

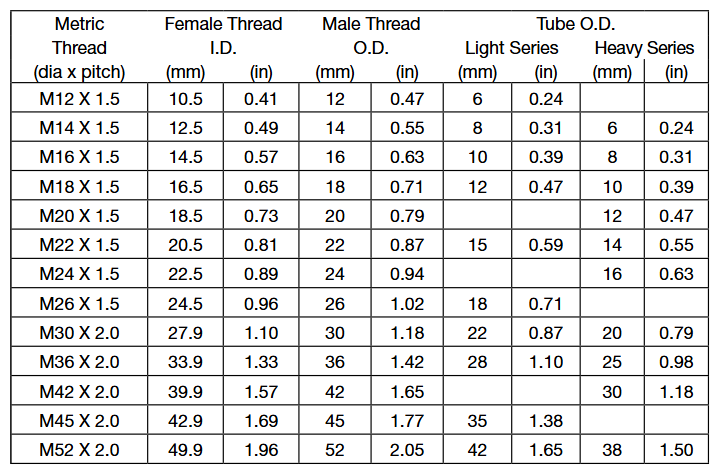

一個公制直管接頭由三個附件和外螺紋接頭體組成。三個附件為鋼管，卡套和卡套螺母。三者裝配關系如下圖所示。DIN輕系列裝配，使用DIN輕系列公制螺母。DIN重系列裝配，使用DIN重系列公制螺母。根據鋼管外徑選擇卡套和鋼管。
螺紋識別表
DIN 60°錐密封型式
日本接頭連接型式
日本的設備使用30°!錐面和英國標準直管螺紋的JIS接頭(JIS是日本工業標準)。所有的法蘭是型號61和型號62的標準(除了-1 0)。
JIS 30°擴口直管螺紋-JIS B 0202密封型式
日標30°擴口外螺紋接頭僅與日標30°擴口內螺紋接頭相配。外螺紋接頭和內螺紋接頭都有螺紋和30°錐面。密封是通過30°錐面來實現的。日標30°擴口接頭符合JISB0202標準，與英制BSPP螺紋一樣。英制接頭和日標接頭也都有30°錐面，但是他們不能互換使用，因為英制錐面是相反的。
JIS 30°反向錐面，直管螺紋-JIS B0202密封型式
此JIS接頭與BSPP接頭相似。JIS螺紋與BSPP可以互用。
JIS 錐管螺紋(PT)- JIS B 0203密封型式
JIS錐管螺紋接連接與BSPT相似，可以完全互用。日式接頭沒有30°擴口，不能與BSPP內螺紋接頭相配。螺紋遵從JIS B 0203標準，跟BSPT螺紋一樣。JIS錐管螺紋接頭的密封是通過螺紋實現的。

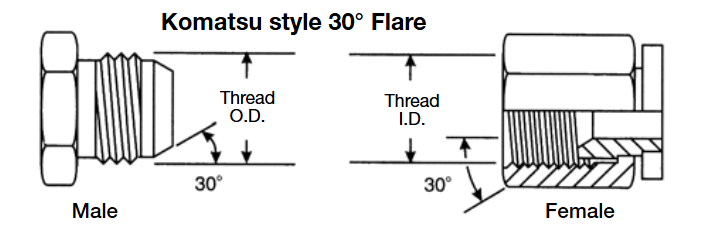

小松式30°擴口平行螺紋接頭密封型式
小松式30°擴口平行螺紋接頭和日制30°擴口平行螺紋接頭相同的，除了螺紋不一樣。小松接頭遵從JIS B 0207標準，使用公制細牙螺紋。小松接頭的密封通過30°擴口實現。

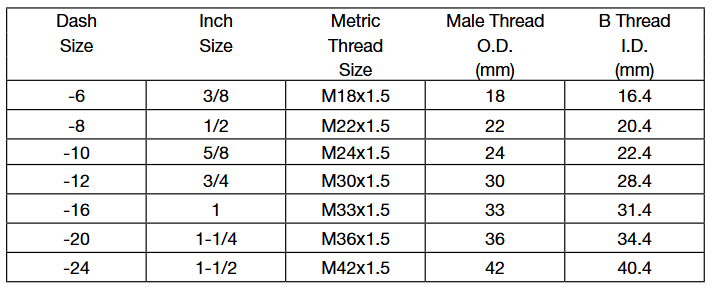

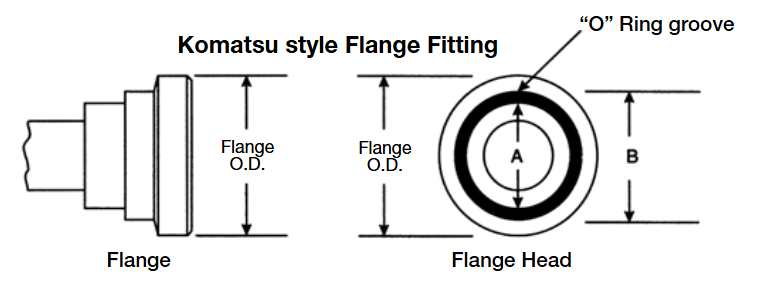

小松式法蘭
小松式法蘭幾乎和SAE型號61標準完全相同，它們之間可以互用。唯一區別是O形圈尺寸不一樣。用SAE法蘭替代小松式法蘭時，0形圈也必須更換。

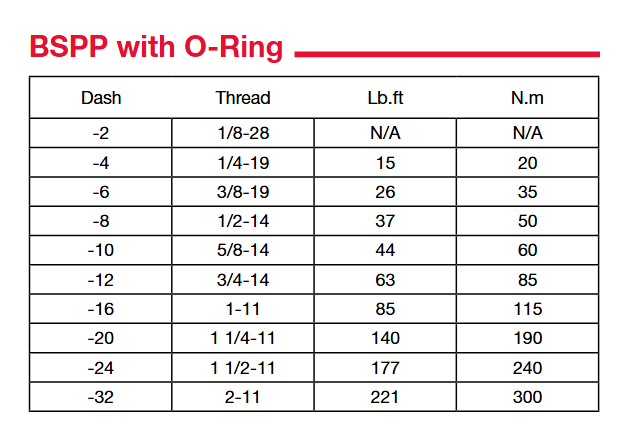

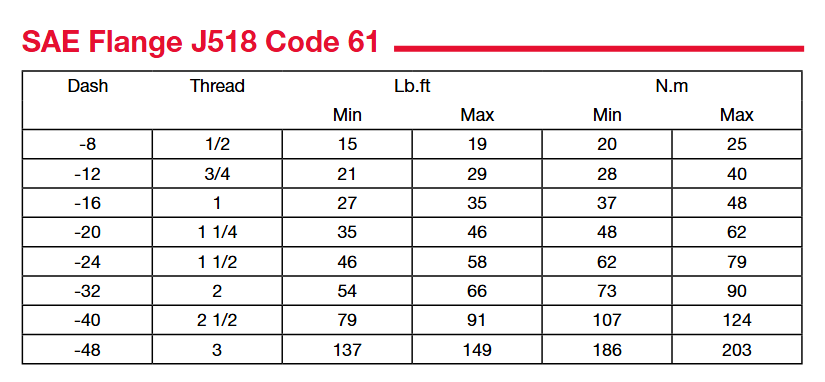

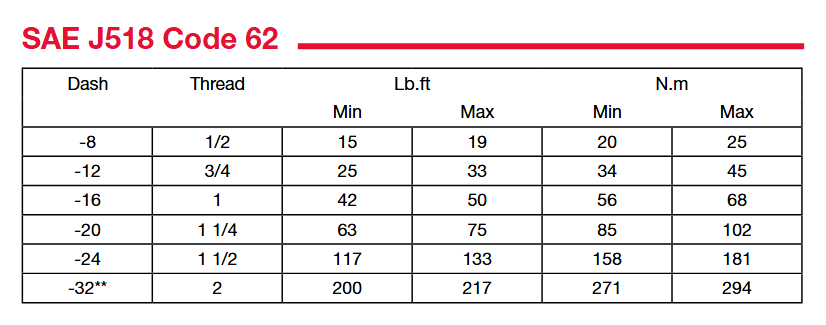

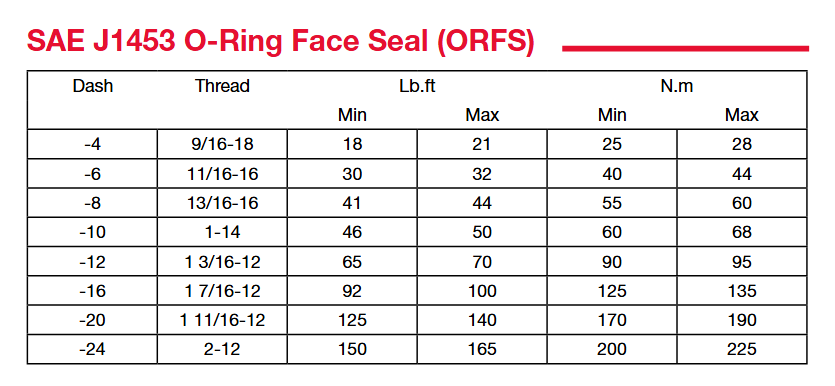

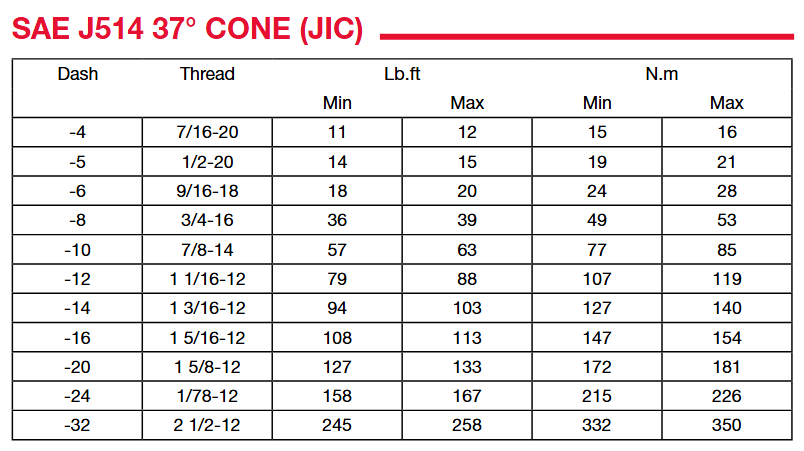

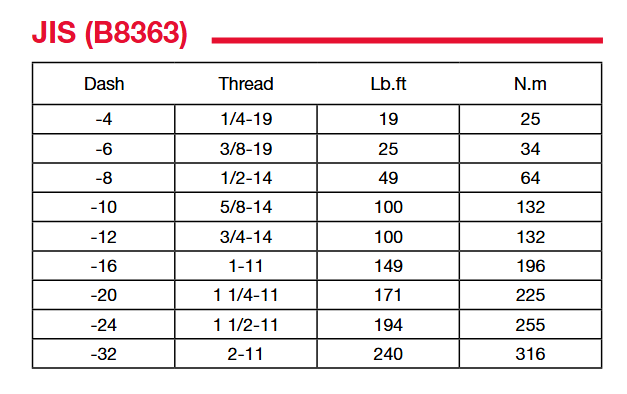

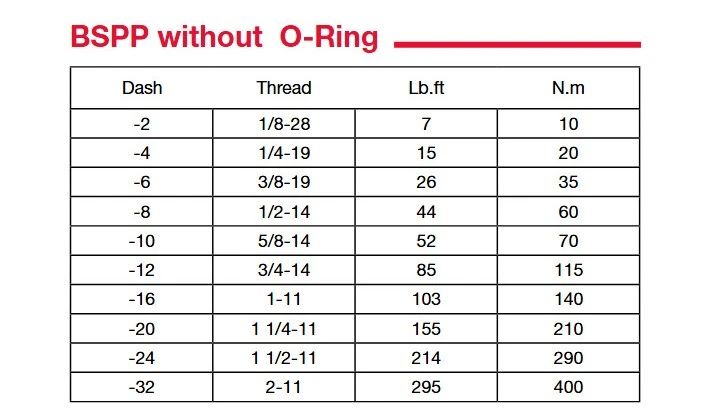

軟管接頭和過渡接頭安裝扭矩推薦表
